1) El PPV cumple y las ventanas igual traquetean
Toda esta serie trató la vibración del terreno: magnitud, mapa, frecuencia y timing. Pero una voladura emite por dos vías, y la segunda viaja por el aire.
Es una escena común en minería cercana a poblados: el sismógrafo confirma que el PPV quedó muy por debajo del límite, y aun así llegan quejas de casas a un kilómetro. La causa casi siempre es la otra emisión, la que no viaja por el suelo sino por el aire.
Modelar el airblast en su escala y atenuación propias, y mostrar cómo la atmósfera lo lleva lejos del disparo.
- Entender la escala en decibeles (logarítmica) y la atenuación con distancia escalada cúbica.
- Distinguir el umbral de daño (133 dB) del de molestia (~115 dB) y ubicar los receptores.
- Modelar el ducto de una inversión térmica y su efecto sobre un receptor lejano.
- Concluir por qué el control de airblast agrega una regla propia: no disparar bajo inversión.
2) Marco teórico
2.1) Sobrepresión y la escala en decibeles
El airblast se mide como sobrepresión ΔP (la presión por encima de la atmosférica, en pascales), pero se reporta en decibeles lineales (dB, sin ponderar), por el enorme rango dinámico:
L = 20 · log₁₀(ΔP / P₀) , P₀ = 2×10⁻⁵ Pa
La escala es logarítmica: cada +6 dB duplica la sobrepresión, y +20 dB la multiplica por diez. Un airblast de 130 dB no es “un poco más” que uno de 110 dB: es diez veces la presión.
2.2) Atenuación con distancia escalada cúbica
A diferencia de la vibración del terreno (que usa distancia escalada de raíz cuadrada), el airblast atenúa con distancia escalada de raíz cúbica, porque la energía se expande en el volumen del aire:
ΔP = K · (D / W1/3)-α
En dB, la caída es lineal con el logaritmo de la distancia. El airblast cae rápido: se disipa en cientos de metros.
2.3) Daño contra molestia
| Nivel | dB | Qué ocurre |
|---|---|---|
| Daño de vidrios (USBM RI 8507) | 133 | Umbral de rotura de ventanas |
| Quejas / traqueteo | ~115 a 120 | Ventanas y objetos vibran, la gente reacciona |
| Percepción | ~100 | Se oye y se siente |
El daño (133 dB) solo ocurre muy cerca del disparo; las quejas aparecen mucho más lejos y con niveles menores. El airblast se gestiona por el umbral de molestia, no por el de daño.
2.4) El comodín atmosférico: la inversión térmica
La velocidad del sonido crece con la temperatura. En un día normal el aire se enfría con la altura (lapse): el sonido se refracta hacia arriba y se aleja del suelo, formando una zona de sombra. Pero en una inversión térmica (aire más caliente arriba, típica al amanecer) el sonido se refracta hacia abajo: queda atrapado en un ducto cerca del suelo, deja de dispersarse en volumen y viaja lejos con poca pérdida. Un receptor distante puede recibir 10 a 20 dB más bajo inversión. Es la razón por la que se evita disparar bajo inversión.
3) Datos: los receptores y la voladura
| Parámetro | Valor | Rol |
|---|---|---|
Carga W |
500 kg | Carga de la voladura |
| Nivel de referencia | 130 dB a 100 m | Airblast de un disparo de producción |
Exponente de atenuación α |
1.3 | Caída de la sobrepresión |
Distancia de ducto D_skip |
250 m | Donde el ducto de inversión empieza a atrapar |
Dos receptores: la caseta de operaciones (cerca) y un poblado (lejos).
4) Implementación en Python
import numpy as np
P0 = 2e-5 # presión de referencia (Pa)
W = 500.0 # carga (kg)
ALFA = 1.30 # exponente de atenuación
L_REF, D_REF = 130.0, 100.0 # 130 dB a 100 m
D_SKIP, DECAY_DUCT = 250.0, 3.0 # ducto de inversión: inicio y caída (dB/decada)
def L_aire_libre(D):
return L_REF - 20*ALFA*np.log10(np.asarray(D, float)/D_REF)
def L_inversion(D):
D = np.asarray(D, float)
return np.where(D > D_SKIP,
L_aire_libre(D_SKIP) - DECAY_DUCT*np.log10(D/D_SKIP),
L_aire_libre(D))
La escala es logarítmica: 100 dB son 2 Pa, 115 dB son 11 Pa, 130 dB son 63 Pa. De 115 a 130 dB (15 dB), la sobrepresión se multiplica por 5.6.
5) La curva de atenuación y el cumplimiento

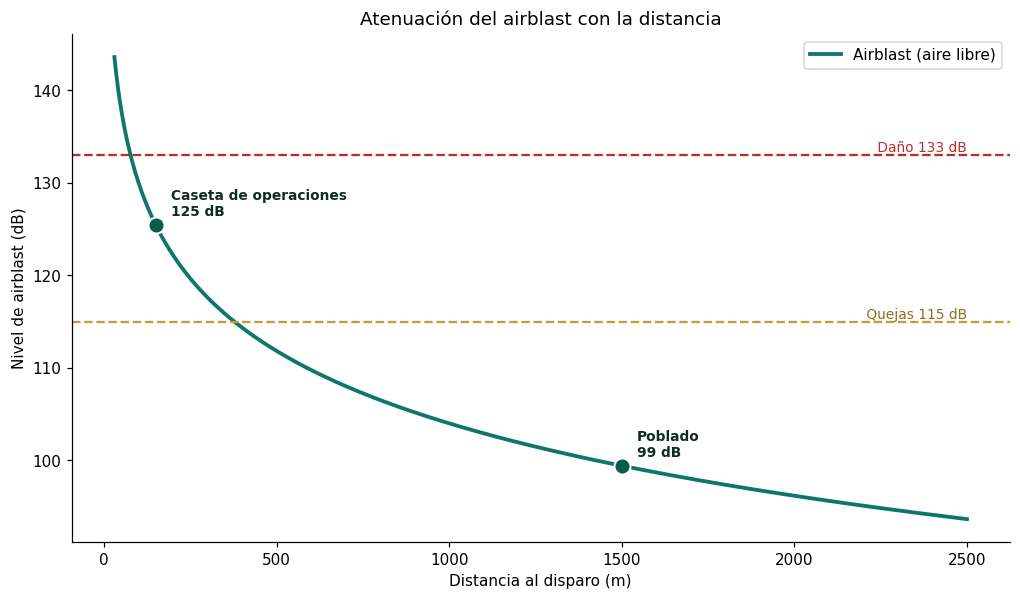

Trazamos el nivel en aire libre contra la distancia, con los umbrales de daño y de quejas y los receptores.
El airblast cae rápido: el daño (133 dB) solo es posible dentro de 77 m del disparo, y las quejas (115 dB) dentro de 378 m. El poblado, a 1500 m, recibe 99 dB en aire libre: lo oye, pero está muy por debajo del umbral de quejas. En un día normal, no hay problema.
6) Del punto a la carga: el mapa de cumplimiento
La curva anterior responde para una carga fija (500 kg) y dos receptores. La pregunta que de verdad hace el área de perforación y voladura es la inversa: dado un receptor a cierta distancia, ¿cuánta carga por retardo puedo disparar sin cruzar el umbral? Para eso hay que traer de vuelta la distancia escalada cúbica (D / W^⅓) y generalizar el modelo a cualquier carga, no solo a 500 kg:
D_REF, W_REF = 100.0, 500.0 # calibracion: 130 dB a 100 m con 500 kg
def L_aire_libre_W(D, W):
return L_REF - 20*ALFA*np.log10(D/D_REF) + (20*ALFA/3)*np.log10(W/W_REF)
def L_inversion_W(D, W):
libre = L_aire_libre_W(D, W)
skip_level = L_aire_libre_W(D_SKIP, W)
return np.where(D > D_SKIP, skip_level - DECAY_DUCT*np.log10(D/D_SKIP), libre)

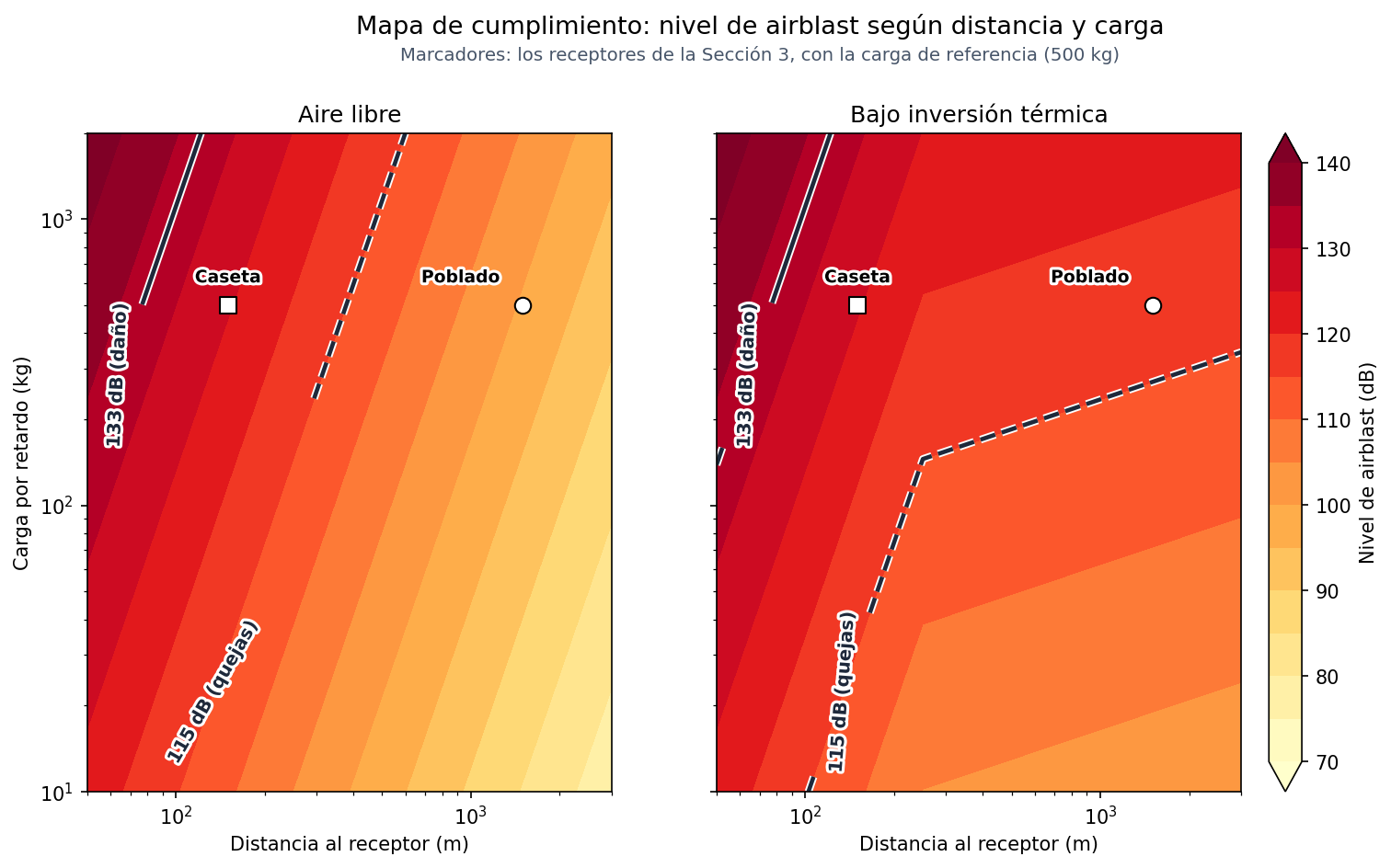

Barriendo distancia y carga a la vez (en vez de un solo receptor) obtenemos un mapa de cumplimiento completo, con los umbrales de daño y quejas como curvas de nivel:
D_skip (250 m) y se aplana: más allá de ese punto, alejarse ya no compra tanto margen como en aire libre, porque el ducto reduce la pérdida con la distancia. El mismo mapa sirve para cualquier receptor nuevo, sin recalcular caso por caso.
7) La inversión térmica: el airblast viaja lejos

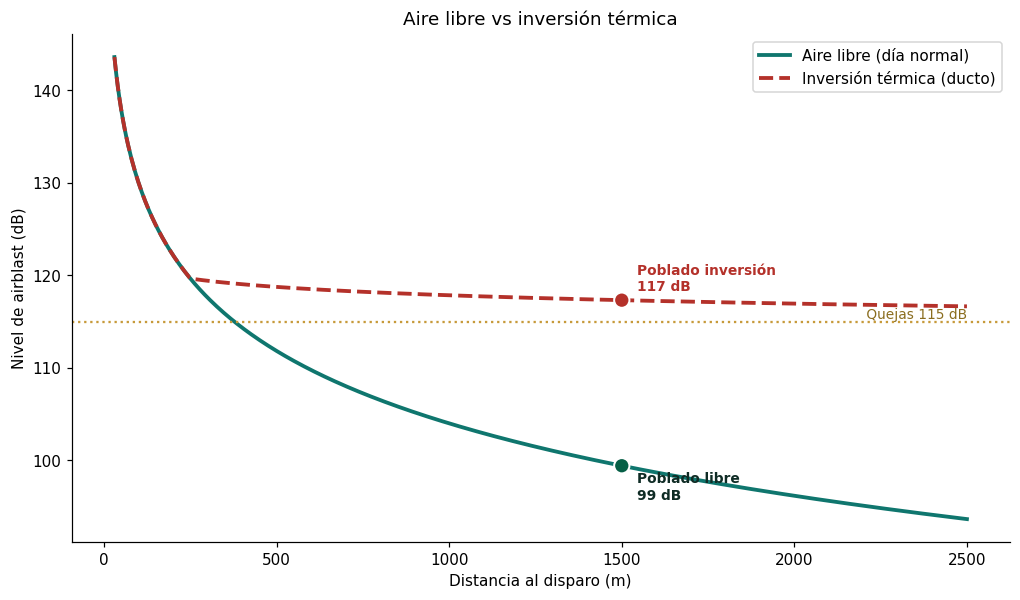

El escenario cambia bajo una inversión. El ducto atrapa el sonido y reduce su pérdida más allá del D_skip.

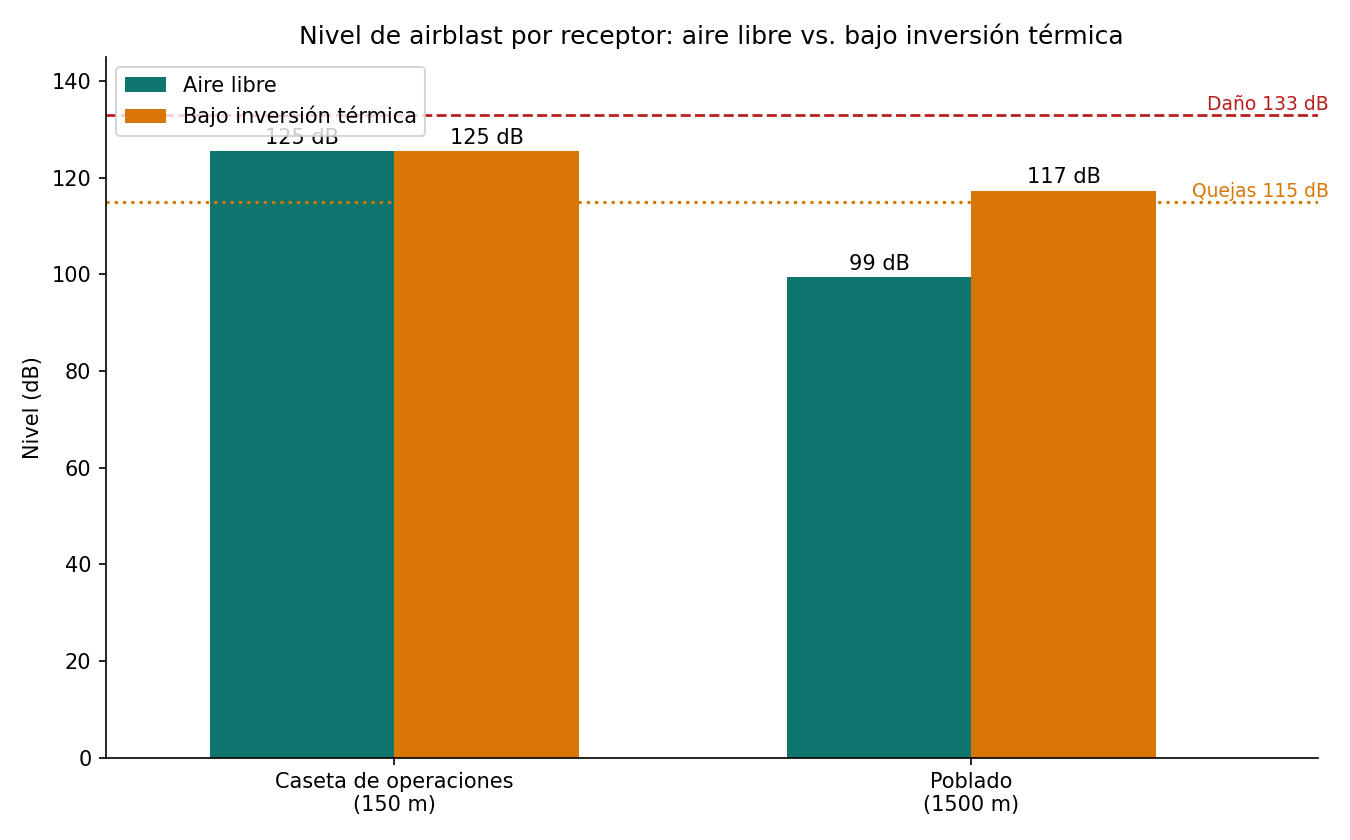

Puesto lado a lado, el contraste entre los dos receptores es la clave de lectura: la caseta, cerca del disparo (dentro de D_skip), no cambia con la inversión — el ducto todavía no actúa a esa distancia. El poblado, lejos, es el que paga el efecto atmosférico.
8) El modelo no es isotrópico: el efecto del viento
Los modelos anteriores solo dependen de la distancia: predicen el mismo nivel en cualquier dirección alrededor del disparo. En la práctica, el sonido viaja mejor a favor del viento que en contra — el mismo efecto de refracción que la inversión térmica, pero horizontal y de menor magnitud. Un factor direccional simple lo captura:
DL_VIENTO = 5.0 # dB, amplificacion/atenuacion maxima por efecto de viento
def L_direccional(L_base, theta, theta_viento=0.0):
"""theta=theta_viento -> a favor del viento (maximo); theta opuesto -> en contra (minimo)."""
return L_base + DL_VIENTO * np.cos(theta - theta_viento)

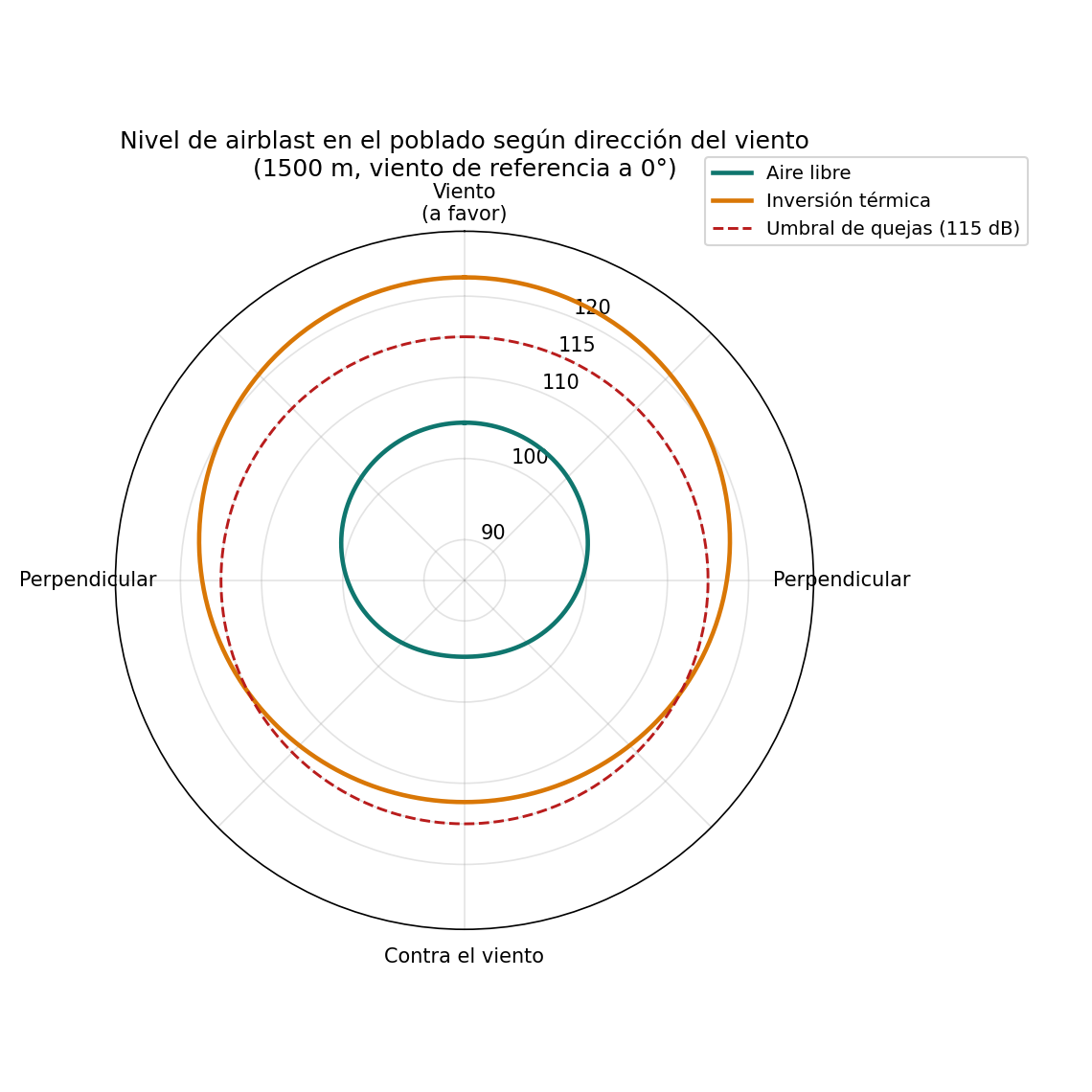

Aplicamos el factor sobre los dos escenarios ya calculados (aire libre e inversión) para el poblado, barriendo la dirección 0-360°:
Ninguno de los dos efectos atmosféricos importa por separado en un día normal y sin viento a favor. Es la combinación —inversión que atrapa el sonido, viento que lo empuja hacia el receptor— la que produce el peor escenario, y ninguno de los dos aparece en un modelo que solo mira la distancia.
9) Conclusiones
- El airblast es la segunda emisión de la voladura, por el aire. Rara vez daña, pero molesta a niveles mucho menores: es sobre todo un problema de relación con la comunidad.
- Se mide en dB lineales (escala logarítmica: +6 dB duplica la presión) y atenúa con distancia escalada cúbica, no cuadrada como la vibración del suelo. Cae rápido: daño solo dentro de 77 m, quejas dentro de 378 m en aire libre.
- La atmósfera es el comodín: una inversión térmica forma un ducto que lleva el airblast lejos. El poblado a 1500 m pasa de 99 dB (cómodo) a 117 dB (quejas), +18 dB, sin cambiar la carga ni la distancia.
- Por eso el control de airblast agrega una regla propia: no disparar bajo inversión térmica, y monitorear el airblast, no solo la vibración del terreno.
- El viento por sí solo no decide nada en aire libre (el poblado se mueve entre 94 y 104 dB, lejos de los 115 dB de quejas), pero bajo inversión térmica la dirección del viento determina si el poblado queda en 112 dB (sin quejas) o en 122 dB (quejas seguras): la atmósfera y la dirección actúan juntas, no por separado.
- Cierra la serie de vibraciones cubriendo la emisión que suele originar las quejas: magnitud, mapa, frecuencia, timing y, ahora, aire.
10) Referencias

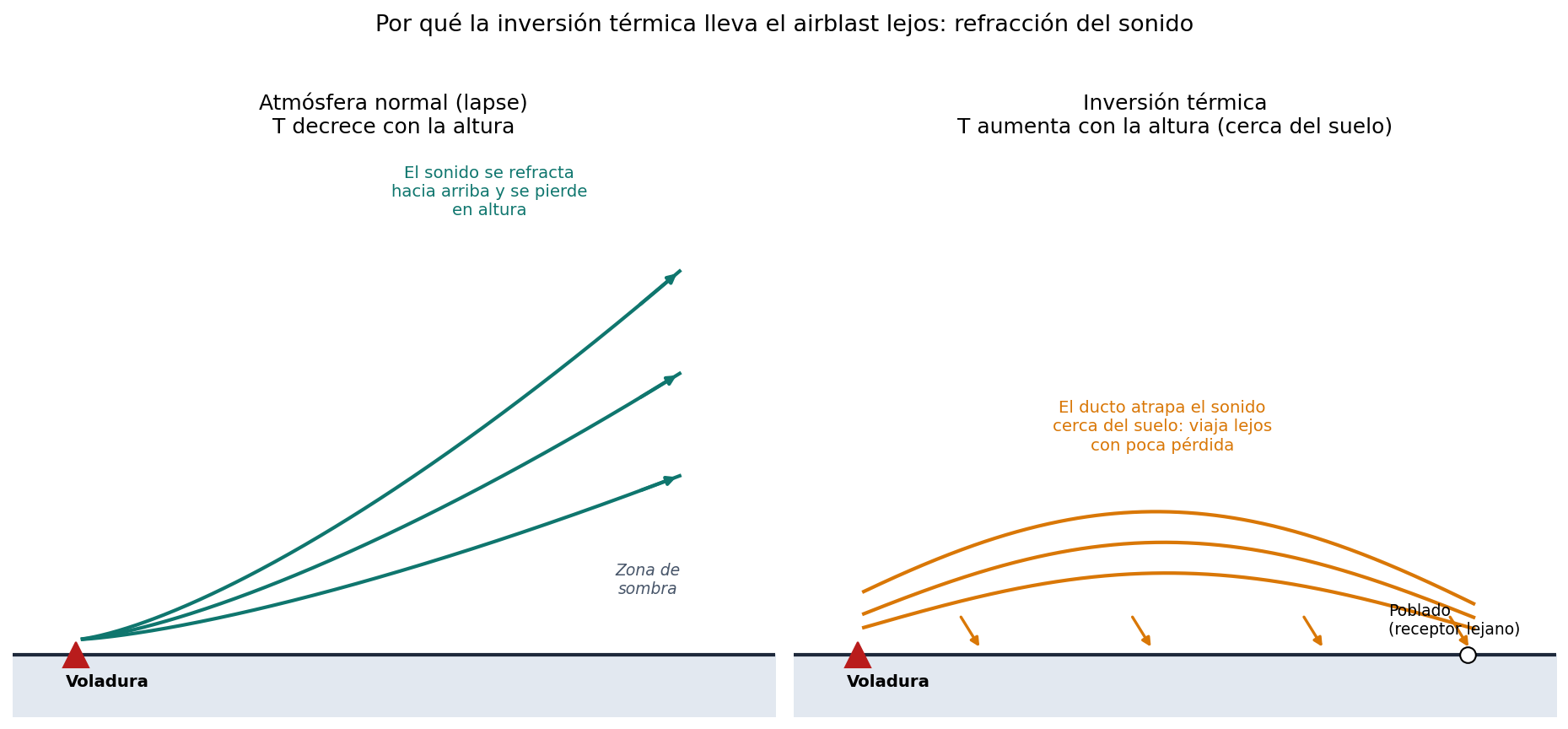

La refracción atmosférica que describe la Sección 7 es un mecanismo estándar en la literatura de monitoreo de airblast (Dowding, 1985; McKenzie, 1990). El siguiente esquema resume la idea física detrás de esas referencias:
Siskind, D. E., Stagg, M. S., Kopp, J. W., & Dowding, C. H. (1980). Structure response and damage produced by ground vibration from surface mine blasting. U.S. Bureau of Mines, RI 8507. Incluye el criterio de 133 dB para airblast.
Siskind, D. E., Stachura, V. J., Stagg, M. S., & Kopp, J. W. (1980). Structure response and damage produced by airblast from surface mining. U.S. Bureau of Mines, RI 8485. Estudio de referencia sobre airblast, respuesta de estructuras y umbrales de daño y molestia.
McKenzie, C. (1990). Quarry blast monitoring: technical and environmental perspectives. Quarry Management. Discute el rol de las condiciones atmosféricas en la propagación del airblast.
Dowding, C. H. (1985). Blast Vibration Monitoring and Control. Prentice-Hall.
ISEE (2011). Field Practice Guidelines for Blasting Seismographs. International Society of Explosives Engineers.
