1) El tiempo es una palanca gratis

En las partes anteriores la vibración dependía de la carga y la distancia (Predicción de vibraciones con Scikit-learn), de la posición en el plano (Mapa de isolíneas de PPV) y de la frecuencia (Análisis en frecuencia de una onda de voladura). Falta la palanca más barata de todas: el tiempo.

El diseño de voladura suele pensarse en carga por retardo y distancia. Pero la carga cuesta fragmentación y la distancia no se puede mover: el receptor está donde está. El tiempo de detonación, en cambio, no cuesta nada. Cambiar la secuencia de retardos no cambia el explosivo ni la malla, y sin embargo puede partir el PPV a la mitad o multiplicarlo por diez.

Una voladura es una secuencia, no una explosión
Cada taladro detona con milisegundos de diferencia y lanza su propia onda al terreno. Lo que el geófono registra es la suma de todas esas ondas, cada una desfasada según su retardo. Controlar ese desfase es controlar la interferencia, y con ella el pico de vibración.
OBJETIVOS

Convertir la secuencia de retardos en una decisión cuantitativa: modelar la voladura por superposición y encontrar el timing que minimiza el PPV.

  • Superponer la signature hole para construir la onda de la voladura completa.
  • Barrer el retardo y encontrar la secuencia que minimiza el pico de vibración.
  • Cuantificar el ahorro de PPV al re-temporizar, sin tocar el explosivo.
  • Mostrar con Monte Carlo por qué el scatter del detonador decide si la optimización se realiza.

2) Marco teórico

2.1) La signature hole

La signature hole es la onda de velocidad de partícula que produce un solo taladro medido en el receptor. Se obtiene disparando un taladro aislado, o de un modelo. Es la huella del par sitio-carga: una oscilación amortiguada con una frecuencia dominante propia del macizo.

2.2) Superposición lineal

Para amplitudes moderadas, el terreno responde de forma lineal: la onda de la voladura completa es la suma de la signature repetida, una por taladro, cada una desplazada por su tiempo de detonación:

vtotal(t) = Σi=1N vsig(t − ti)

donde t_i es el instante en que detona el taladro i. Con retardo uniforme Δ, t_i = (i−1)·Δ. El PPV del conjunto es max|v_total(t)|, y depende por completo de los t_i.

2.3) Interferencia constructiva y destructiva

Si el retardo Δ es casi cero (o coincide con el periodo de la signature), los picos de cada onda se apilan: interferencia constructiva, PPV máximo (hasta N veces el de un taladro). Si Δ acerca los picos a los valles de las ondas vecinas, se cancelan: interferencia destructiva, PPV mínimo. Entre ambos extremos, el PPV cambia con el retardo.

2.4) El scatter del detonador

El retardo real nunca es exacto. Cada detonador dispara con una dispersión alrededor de su tiempo nominal:

Detonador Dispersión típica (σ) Efecto
Pirotécnico (mecha lenta) 1 a 3 ms Borra las cancelaciones finas
Electrónico 0.1 a 0.3 ms Mantiene la secuencia diseñada

Una cancelación destructiva requiere alinear los valles con precisión de fracción de milisegundo. Con scatter grande (pirotécnico), esa precisión se pierde y la optimización se evapora. El detonador electrónico es lo que convierte el diseño en realidad.

3) Datos: la signature y la voladura

Modelamos la signature de un taladro como una oscilación amortiguada, y una fila de taladros que detonan con un retardo uniforme.

Parámetro Valor Rol
Frecuencia de muestreo fs 2000 Hz Resolver retardos finos (0.5 ms)
Frecuencia dominante de la signature 22 Hz Periodo de 45 ms
Amortiguamiento τ 0.11 s La onda repica unos 3 ciclos
Pico de un taladro 4 mm/s Amplitud de la signature
Número de taladros N 15 Una fila de la malla

4) Implementación en Python

import numpy as np
import pandas as pd

FS = 2000.0
DUR = 0.9
F0, TAU = 22.0, 0.11          # frecuencia dominante (Hz) y amortiguamiento (s)
A_HOLE = 4.0                   # pico de un taladro (mm/s)
N_HOLES = 15
t = np.arange(0, DUR, 1/FS)

def signature(tt):
    """Onda de velocidad de un solo taladro (oscilación amortiguada)."""
    s = np.zeros_like(tt); m = tt >= 0
    s[m] = A_HOLE * np.exp(-tt[m]/TAU) * np.sin(2*np.pi*F0*tt[m])
    return s

def onda_conjunto(delay_ms, jitter_ms=0.0, rng=None, n=N_HOLES):
    d = delay_ms/1000.0
    total = np.zeros_like(t)
    for i in range(n):
        ti = i*d + (0.0 if jitter_ms == 0 else rng.normal(0, jitter_ms/1000.0))
        total += signature(t - ti)          # superposición
    return total

def ppv_conjunto(delay_ms, **kw):
    return np.max(np.abs(onda_conjunto(delay_ms, **kw)))

5) La superposición en acción

Comparamos la signature de un taladro con la onda del conjunto a un retardo típico de 8 ms. Los quince taladros se apilan en un pico mucho mayor que el de uno solo: 3.6 mm/s (un taladro) frente a 6.9 mm/s (los quince a 8 ms), y hasta 54 mm/s si detonaran simultáneos.

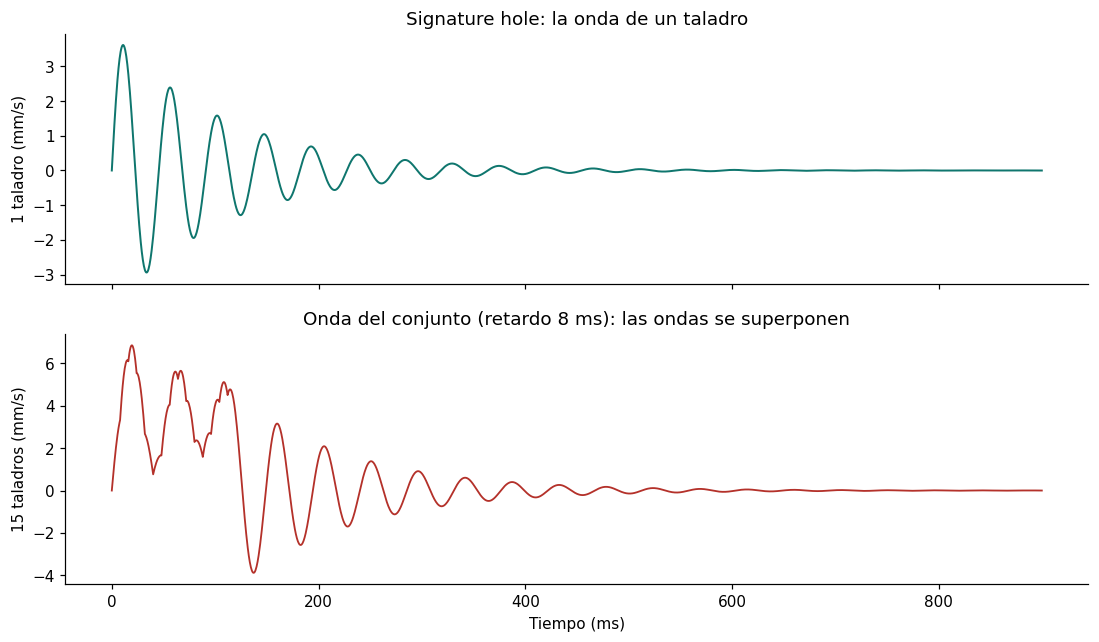

Arriba, la onda de un solo taladro (signature); abajo, la superposición de los quince taladros a 8 ms, con un pico mayor

6) Barrido de retardos: la curva que decide

Antes de barrer todo el rango, vale ver la onda completa en tres retardos concretos: casi constructivo, típico y óptimo. La forma de cada traza explica por qué el PPV cambia tanto.

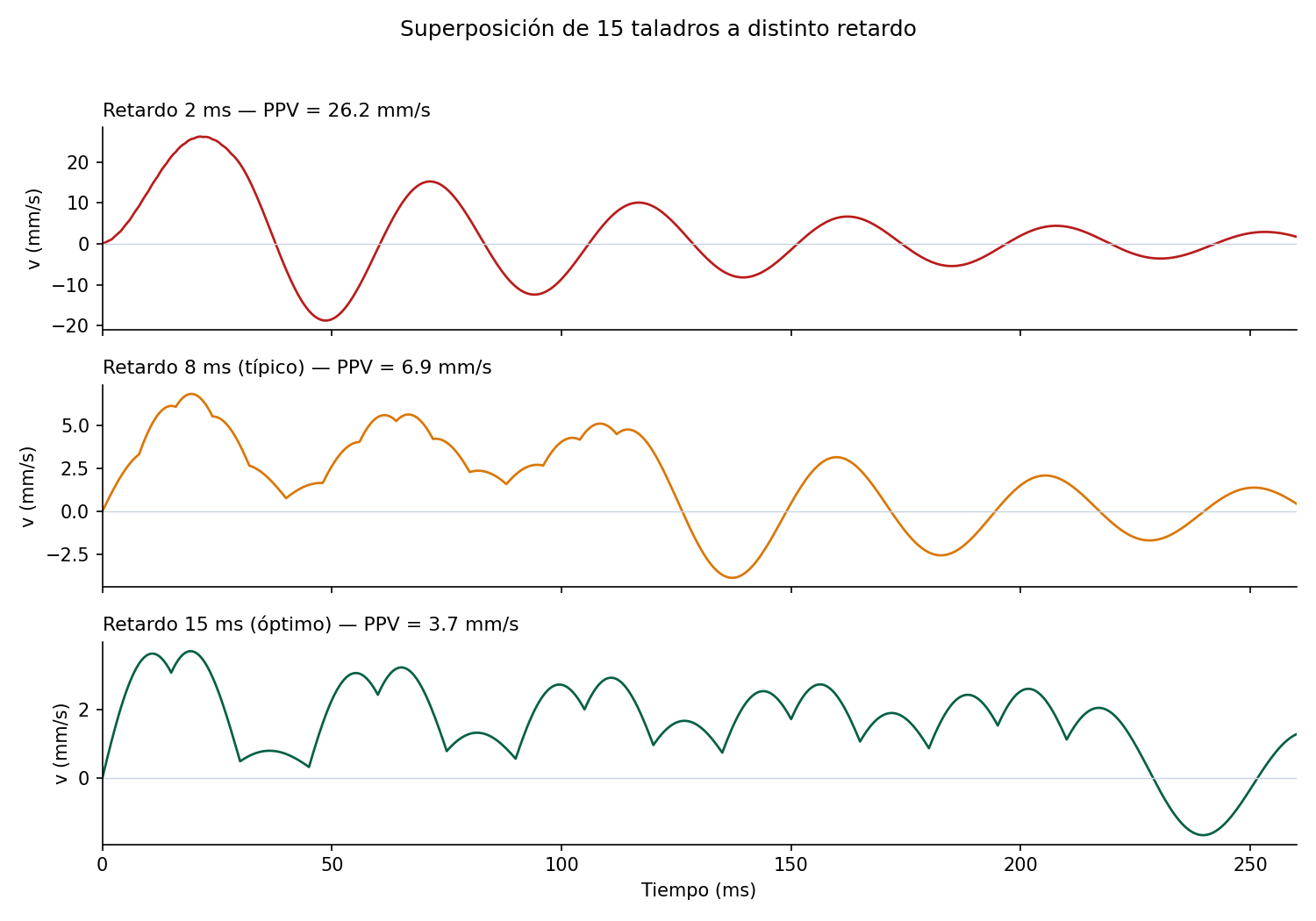

Tres superposiciones de los mismos quince taladros a 2, 8 y 15 ms: a 2 ms los picos se apilan (26.2 mm/s), a 8 ms el pico baja a 6.9 mm/s, y a 15 ms las ondas quedan escalonadas y el pico cae a 3.7 mm/s, cerca del piso de un solo taladro

Recorremos ahora el retardo entre taladros en el rango operativo (1 a 25 ms) y medimos el PPV del conjunto. La curva cae desde la interferencia constructiva (retardos cortos, las ondas se apilan) hasta la destructiva (el óptimo, las ondas se escalonan).

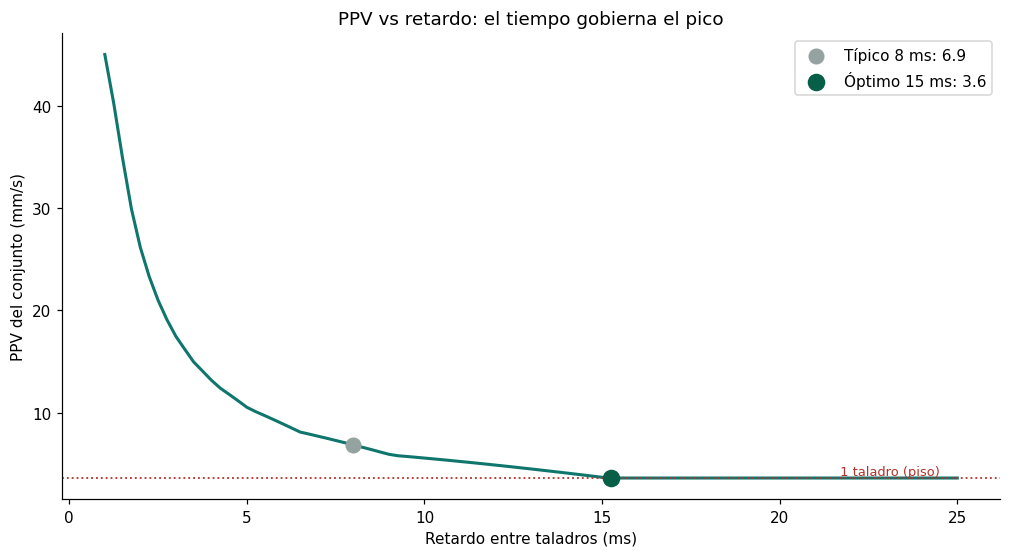

PPV del conjunto en función del retardo entre taladros: cae desde más de 45 mm/s a retardos cortos hasta el piso de un solo taladro en el óptimo de 15 ms

El tiempo, gratis, parte el PPV a la mitad
Con el mismo explosivo y la misma distancia, el PPV va de 3.6 a más de 45 mm/s solo cambiando el retardo. Re-temporizar de los 8 ms típicos al óptimo de 15 ms baja el PPV un 47 %. En el óptimo los taladros quedan tan escalonados que el conjunto apenas supera a un solo taladro: el piso teórico, disparar de a uno.

7) El límite real: el scatter del detonador

El óptimo supone que cada taladro detona exactamente a su tiempo. En la realidad hay dispersión. Simulamos el PPV en el retardo óptimo con el scatter de un detonador pirotécnico (σ = 2.5 ms) y uno electrónico (σ = 0.2 ms).

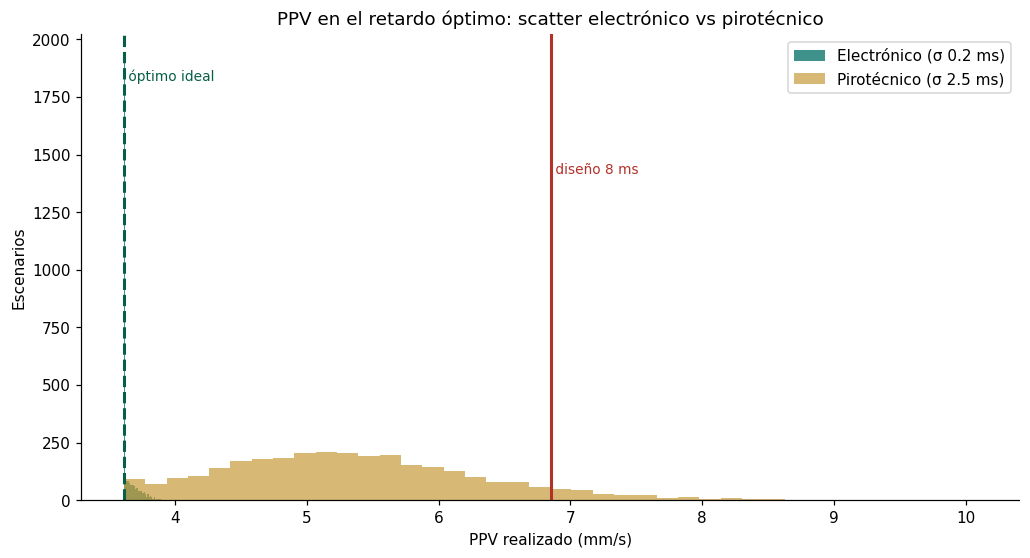

Distribución del PPV realizado en el retardo óptimo: el detonador electrónico se concentra cerca de 3.8 mm/s, el pirotécnico se dispersa hasta más de 7 mm/s

Sin precisión de tiempo, no hay optimización
Con detonador electrónico el PPV se mantiene cerca del óptimo (P95 ≈ 3.8 mm/s): la reducción del 47 % se realiza. Con pirotécnico, el scatter de 2.5 ms borra las cancelaciones finas y el PPV se dispersa hasta 7 mm/s (P95), peor que el diseño sin optimizar. El detonador electrónico es lo que convierte el diseño en vibración real más baja.

8) Vista en frecuencia: por qué el retardo filtra

El barrido de la Sección 6 responde cuál retardo minimiza el PPV, pero no por qué ese valor y no otro cercano. La Parte 3 mostró que toda vibración tiene contenido en frecuencia; la superposición de taladros, vista con Fourier, es literalmente un filtro peine: refuerza unas frecuencias y cancela otras según el retardo.

def espectro(x):
    X = np.fft.rfft(x)
    freqs = np.fft.rfftfreq(len(x), d=1/FS)
    return freqs, np.abs(X)

# Barremos el retardo y guardamos el espectro completo de cada conjunto
delays_fino = np.linspace(1, 25, 220)
espectros = [espectro(onda_conjunto(d))[1] for d in delays_fino]

Graficando la magnitud del espectro del conjunto para cada retardo obtenemos un mapa retardo-frecuencia: las franjas diagonales son la firma del filtro peine.

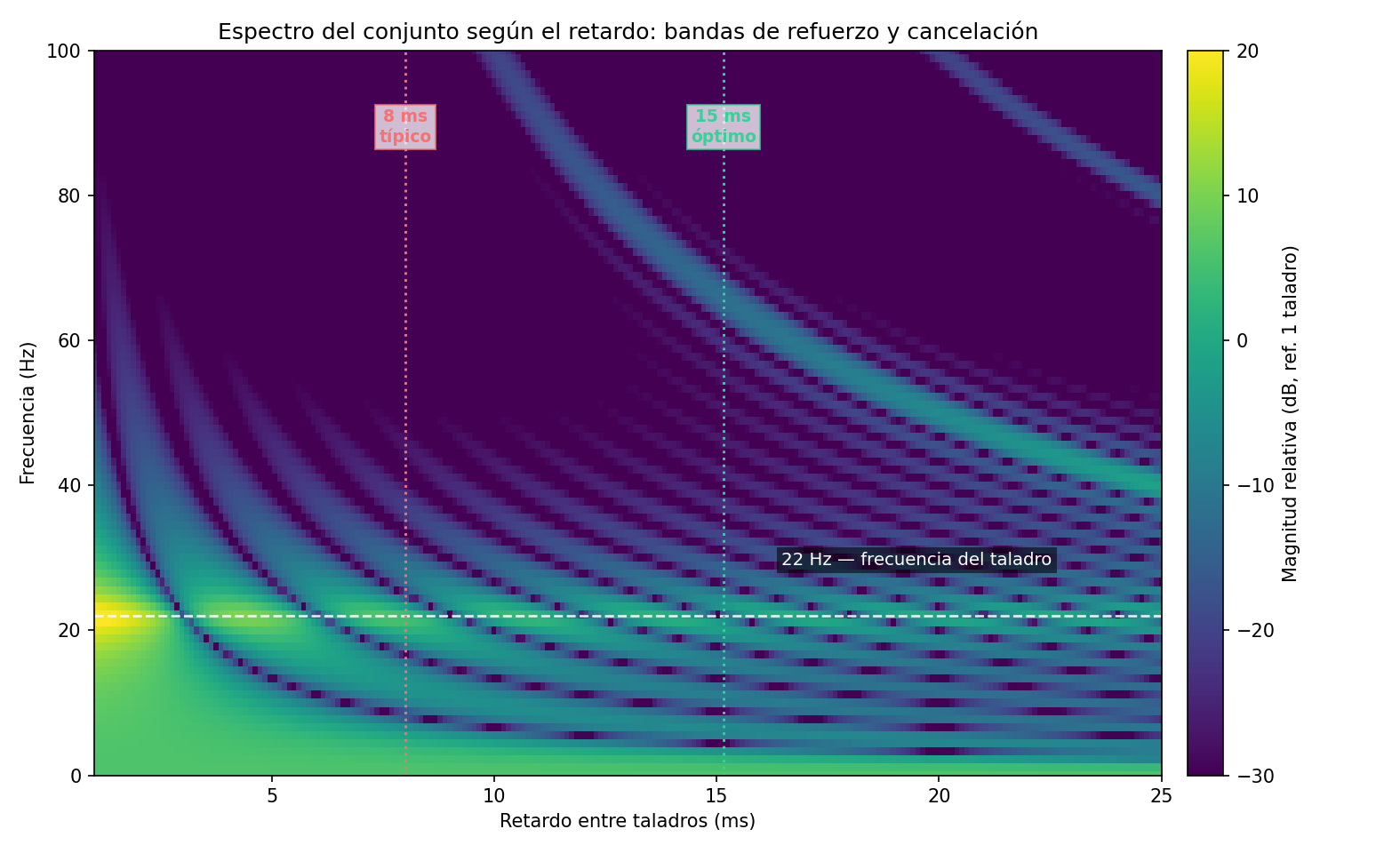

Mapa retardo-frecuencia del espectro del conjunto: franjas diagonales de refuerzo (verde/amarillo) y cancelación (morado oscuro); la línea de 22 Hz —frecuencia dominante del taladro— cruza una banda de refuerzo a 8 ms y una banda de cancelación muy cerca de 15 ms

El óptimo no es arbitrario
A 8 ms, la línea de 22 Hz cruza una banda de refuerzo: el retardo típico, sin saberlo, amplifica justo la frecuencia dominante del taladro. A ~15 ms, esa misma línea cae casi exactamente sobre una banda de cancelación. El barrido de PPV (Sección 6) y el mapa espectral llegan al mismo número por caminos distintos: minimizar el PPV en el tiempo equivale a buscar el retardo que cancela la frecuencia donde el taladro concentra su energía.

Esto también explica por qué el óptimo es una banda angosta y no una meseta: los retardos vecinos (12 ms, 18 ms) caen en otras bandas de cancelación del mismo peine, pero con menos margen, porque el amortiguamiento de la signature reparte algo de energía alrededor de los 22 Hz. El dominio del tiempo (PPV) y el de la frecuencia (cumplimiento normativo de la Parte 3) son, en el fondo, la misma decisión mirada desde dos ángulos.

9) Conclusiones

  • La vibración de una voladura es la superposición de la onda de cada taladro desfasada por su retardo. El PPV depende del tiempo, no solo de la carga y la distancia.
  • Con la misma malla y explosivo, el PPV varía más de diez veces con la secuencia: de 3.6 a más de 45 mm/s. El tiempo es la palanca más barata del diseño de voladura.
  • Re-temporizar del retardo típico (8 ms) al óptimo (15 ms) baja el PPV un 47 %, sin tocar el explosivo. El piso teórico es el de un solo taladro.
  • El scatter del detonador es el límite real: el pirotécnico (σ 2.5 ms) borra la optimización (P95 7 mm/s, peor que sin optimizar); solo el electrónico (σ 0.2 ms) realiza la reducción.
  • Visto en frecuencia, el retardo típico (8 ms) refuerza la frecuencia dominante del taladro (22 Hz) y el óptimo (15 ms) la cancela — el mismo resultado que entrega el barrido de PPV, confirmado desde el dominio espectral que abrió la Parte 3.
  • El modelo de signature hole convierte el diseño de secuencia en una decisión cuantitativa, trazable y verificable antes de disparar.

Una signature medida en campo alimenta la superposición, el barrido encuentra el retardo óptimo, su espectro explica el porqué, y el Monte Carlo del scatter dice si el detonador disponible puede realizarlo.

10) Referencias

El método completo de este artículo —medir una signature, copiarla y retardarla, sumar linealmente— es el que formalizan Anderson (2008) e Hinzen (1988). El siguiente esquema lo resume de punta a punta:

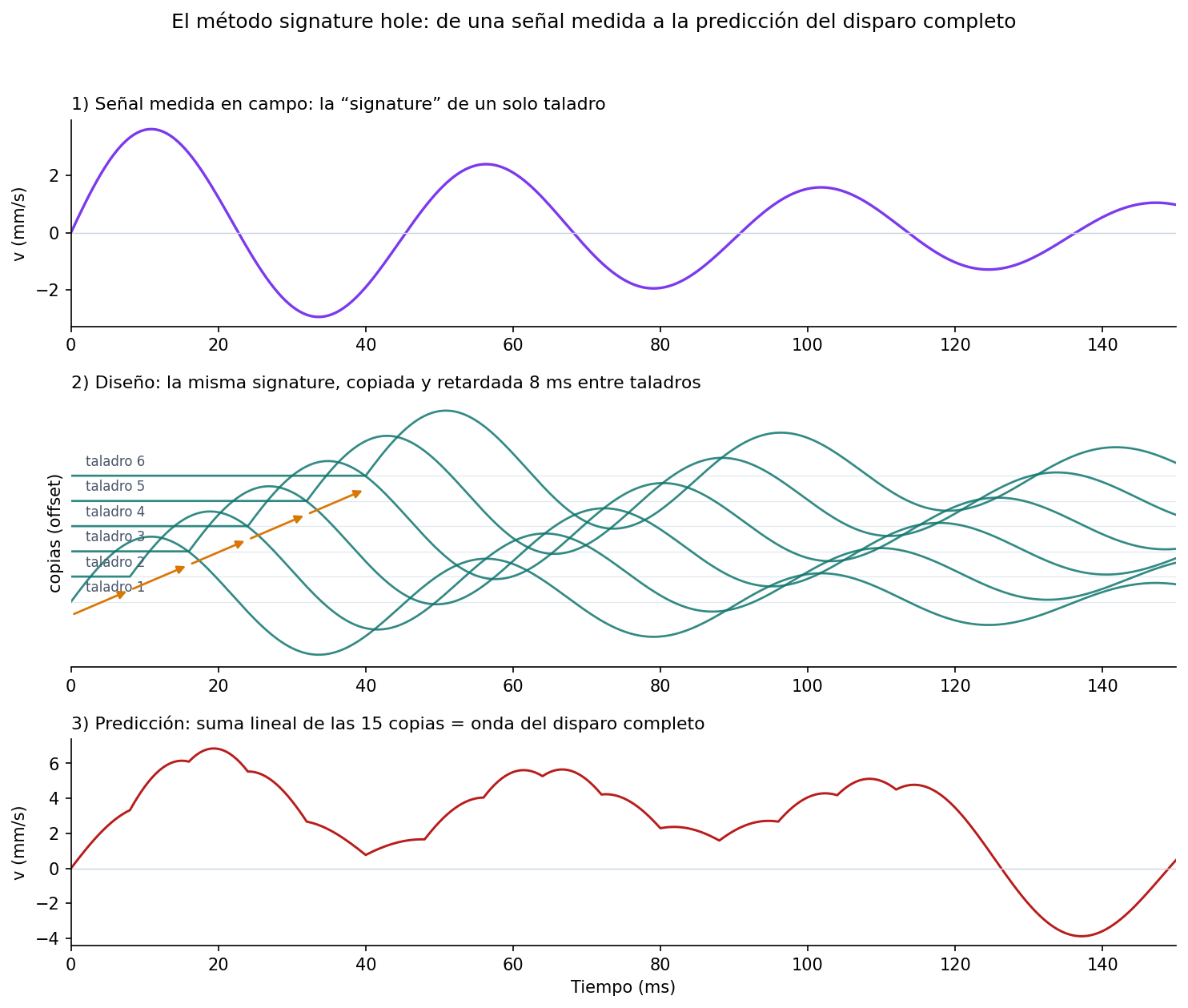

Esquema del método signature hole en tres pasos: arriba, la señal medida en campo de un solo taladro; en medio, esa misma señal copiada y retardada entre taladros según el diseño de secuencia; abajo, la suma lineal de las copias, que predice la onda del disparo completo

Anderson, D. A. (2008). Signature hole blast vibration control - twenty years hence and beyond. Proceedings of the Annual Conference on Explosives and Blasting Technique, ISEE. Formaliza el modelado por superposición de la onda de un taladro para diseñar secuencias de baja vibración.

Hinzen, K.-G. (1988). Modelling of blast vibrations. International Journal of Rock Mechanics and Mining Sciences, 25(6), 439-445. Base física de la superposición lineal de ondas de taladros individuales.

Yang, R., & Scovira, D. S. (2010). A model to predict blast vibration considering delay time and charge weight scatter. ISEE. Incorpora el scatter de tiempo y de carga al modelo de superposición, clave para el rol del detonador electrónico.

Siskind, D. E., Stagg, M. S., Kopp, J. W., & Dowding, C. H. (1980). Structure response and damage produced by ground vibration from surface mine blasting. U.S. Bureau of Mines, RI 8507.

Dowding, C. H. (1985). Blast Vibration Monitoring and Control. Prentice-Hall.
